??????? 微波鐵氧體器件是利用鐵氧體旋磁效應制成的微波器件，材料是器件的核心。這種器件在微波電路中用來調控微波信號的頻率、振幅、相位、極化狀態和通道選擇，被廣泛用于雷達、通信、導航、電子對抗、遙控、遙測、廣播電視、微波加熱等微波系統以及微波測量儀器中。
????????微波鐵氧體器件的種類很多，從材料來分有單晶和多晶器件；從傳輸線的結構來分，有波導、同軸、帶線和微帶器件；從偏磁場的工作點來分，有高場、低場和共振場器件。還可以按工作頻段、承受功率的大小、端口的數量、頻帶的寬窄來分。

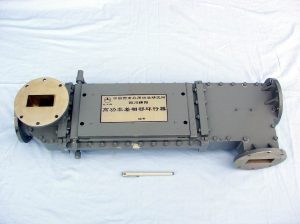

移相器

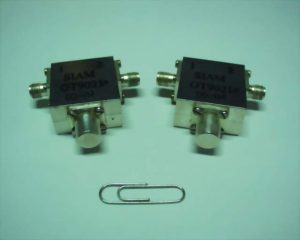

環形器

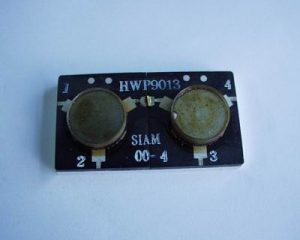

隔離器
????????石榴石鐵氧體和尖晶石鐵氧體是應用最為廣泛的兩大類旋磁材料。尖晶石鐵氧體和石榴石鐵氧體系列材料性能基本上滿足了100MHz～100GHz整個微波波段，各種微波鐵氧體器件，如環行器、隔離器、開關和移相器的應用要求。隨著毫米波技術的發展，毫米波諧振式器件也需要用有高內場的六角晶系鐵氧體。
圖4 鐵氧體移相器的典型結構.
????????微波鐵氧體器件–移相器是一種能夠使傳播的電磁波產生一定相位差的雙端口器件。數字式移相器的相移量按照設定好的幾個偏磁場，只能取若干固定值，例如180°,90°,45°,22.5°等，相位可由計算機來精確控制。偏磁場由脈沖激勵電流來提供。通用的非互易鎖式鐵氧體移相器結構如圖4所示：在矩形波導中軸方向放置一根鐵氧體矩形環，環的中心穿有激勵導線，通以脈沖電流使鐵氧體環磁化，脈沖過后材料就處于-Mr或+Mr的剩磁工作狀態。
鐵氧體相移器最主要的參數是品質因數（或稱優值），以度／分貝表示，即1分貝衰減損耗時能達到的相移量。移相器主要用于相控陣雷達天線單元的相位控制，以實現對空中目標的搜索、跟蹤、測量、識別、引導、攔截。對移相器的要求是體積小、重量輕、損耗小、驅動電流小、開關時間短、承受功率大、相移誤差小。
????????石榴石型微波鐵氧體材料是綿陽市維奇電子開發的新型微波材料，具有很窄的鐵磁共振線寬、低的介電損耗以及小的磁晶各向異性。由于損耗低性能優良，目前在微波鐵氧體器件的應用中占有統治地位。
